L’essentiel à retenir : condensateur permanent (400-450V) assure le couple en continu, tandis que le modèle de démarrage (250V) s’isole après l’impulsion initiale. Bien choisir la capacité est vital pour la survie du moteur, car une erreur peut causer une surchauffe ou une explosion. Retenez bien qu’un condensateur permanent peut remplacer un modèle de démarrage, mais jamais l’inverse.
Pour faire tourner un moteur monophasé de 1 kW, il faut généralement prévoir environ 70 microfarads afin d’assurer un couple suffisant. Si votre machine refuse de se lancer ou se contente de bourdonner lamentablement, c’est presque toujours le signe que ce composant est fatigué ou mal dimensionné.
Je vais vous aider à réussir le branchement condensateur moteur mono en identifiant les bons fils et en choisissant la capacité adaptée pour redonner de la puissance à votre installation. On fait le point ensemble sur les schémas de câblage et les règles de sécurité indispensables.
- Comment identifier le bon condensateur pour votre moteur ?
- Sécurité et repérage des fils avant l’intervention
- Schémas de câblage et gestion du sens de rotation
- Calcul de la capacité et diagnostic des pannes courantes
Comment identifier le bon condensateur pour votre moteur ?
Le condensateur permanent (450V) assure le déphasage en continu, tandis que le modèle de démarrage (250V) s’isole après l’impulsion. Ces composants non polarisés acceptent tout sens de branchement sur les bornes du moteur.
Distinguer le condensateur permanent du modèle de démarrage
Le condensateur permanent assiste le moteur durant tout son cycle. Il garantit le couple et le déphasage nécessaire. Sa tension de service élevée, environ 450V, supporte une charge constante sans faiblir.
Le modèle de démarrage ne fournit que l’impulsion initiale. Un relais le déconnecte dès que la vitesse est atteinte. Sa capacité plus importante permet un démarrage puissant sous charge.
Un condensateur permanent de 450V peut remplacer un modèle de 250V, mais l’inverse provoquera une explosion rapide du composant.
Pourquoi la polarité n’est pas un sujet d’inquiétude ?
Les condensateurs pour moteurs monophasés sont non polarisés. Peu importe le fil utilisé pour chaque borne. Le courant alternatif change de sens cinquante fois par seconde dans le circuit.
Inverser les câbles ne présente aucun risque de court-circuit. Cette caractéristique simplifie le remplacement. Il suffit de respecter la valeur de capacité indiquée sur le boîtier d’origine.
C’est un peu comme brancher 3 fils sur une prise électrique, la précision est requise mais le sens des fils n’endommage pas le condensateur.
Sécurité et repérage des fils avant l’intervention
Après avoir coupé le courant, il reste une étape cruciale pour votre sécurité avant de procéder au branchement condensateur moteur mono. En effet, ces composants gardent de l’énergie même débranchés.
Décharger le condensateur pour éviter les décharges
Coupez l’alimentation générale avant toute manipulation. Utilisez un tournevis isolé pour faire un pont entre les deux bornes. Cette action vide l’énergie résiduelle stockée dans le composant de manière sûre.
Portez toujours des gants de protection. Un condensateur peut garder une charge dangereuse plusieurs heures après l’arrêt. Ne touchez jamais les cosses nues avec vos doigts. Vérifiez l’absence de tension avec un testeur fiable.
- Tournevis avec manche isolé
- Gants de protection électrique
- Multimètre en mode voltmètre
Identifier les enroulements à l’aide d’un multimètre
Réglez votre multimètre sur la fonction ohmmètre. Mesurez la résistance entre chaque paire de fils. La valeur la plus élevée correspond à l’addition des deux enroulements, principal et auxiliaire réunis.
Le point commun est le fil qui, testé avec les deux autres, donne les valeurs individuelles. L’enroulement auxiliaire possède souvent la résistance la plus forte. C’est là que se branche le condensateur.
Cette rigueur de mesure est aussi utile que de connaître la disqueuse meuleuse différence pour vos travaux. Notez bien chaque valeur pour ne pas vous tromper lors du raccordement final.
Schémas de câblage et gestion du sens de rotation
Une fois les fils identifiés, le raccordement physique demande de la précision pour garantir le bon sens de rotation du moteur.
Réussir le branchement standard sur un moteur 3 fils

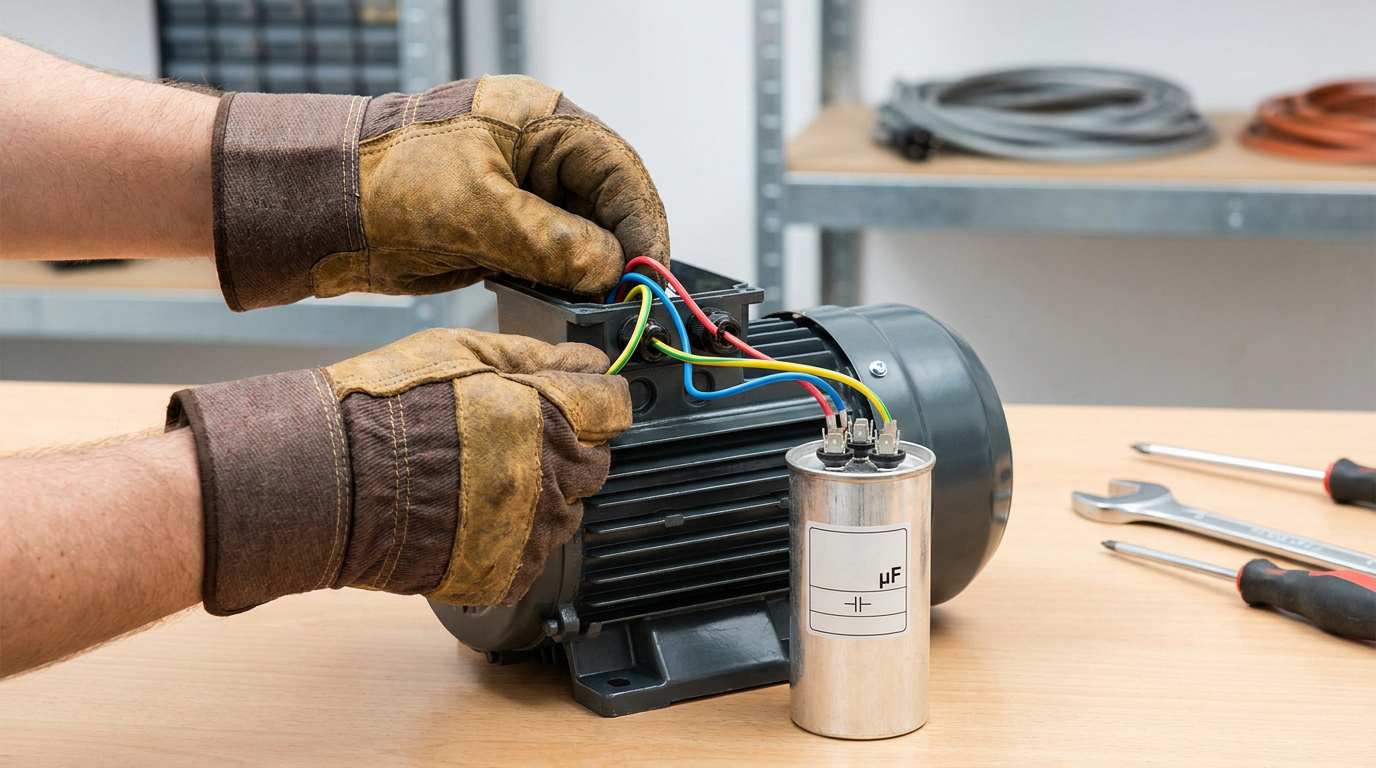

Connectez le condensateur entre le fil de l’enroulement auxiliaire et la phase. Le fil commun du moteur se branche directement sur le neutre. Serrez bien vos cosses Faston pour la sécurité.
Vérifiez que les fils ne touchent pas la carcasse. Une mauvaise isolation peut provoquer une fuite de courant dangereuse.
Utilisez des gaines thermorétractables. Cela protège vos connexions de l’humidité et des vibrations.
Inverser le sens de rotation sans risque électrique
Pour changer le sens, déplacez l’arrivée de la phase. Elle doit passer d’une borne du condensateur à l’autre. Le champ magnétique s’inverse alors instantanément dans le stator du moteur.
Testez le moteur à vide. Observez l’axe pour confirmer que la rotation correspond à votre besoin mécanique.
Ne faites jamais cette manipulation sous tension. Attendez l’arrêt complet du rotor.
Adapter un moteur triphasé sur un réseau monophasé
Le montage Steinmetz permet d’utiliser un moteur triphasé en monophasé. Il faut coupler les barrettes en triangle dans la boîte à bornes. Le condensateur crée alors la troisième phase artificielle manquante. Attention, le couple chute de trente pour cent.
Cette adaptation dépanne mais réduit la puissance utile du moteur de façon significative, rendant certains démarrages difficiles sous charge.
Calcul de la capacité et diagnostic des pannes courantes
Choisir la bonne valeur en microfarads garantit la santé de votre moteur et son démarrage. Voici comment éviter les erreurs classiques.
Calculer la valeur en microfarads selon la puissance
Comptez 7 microfarads pour 100 watts. Pour un moteur de 1 kW, prévoyez 70 µF. Une valeur trop faible bloquera le démarrage sous charge.
À l’inverse, une capacité excessive fera chauffer les enroulements. Suivez toujours la plaque signalétique du fabricant pour garantir la longévité du matériel.
| Puissance (Watts) | Capacité (µF) | Usage type |
|---|---|---|
| 250W | 17,5 | Ventilateur |
| 500W | 35 | Moto-réducteur |
| 750W | 52,5 | Petite pompe |
| 1000W | 70 | Moteur standard |
| 1500W | 105 | Machine-outil |
Reconnaître les signes d’un condensateur défectueux
Un moteur qui bourdonne sans tourner trahit souvent un condensateur HS. Un boîtier gonflé ou des fuites de liquide confirment visuellement la panne.
Mesurez la capacité réelle avec un multimètre. Si elle chute de dix pour cent, remplacez-le immédiatement pour ne pas fatiguer le moteur.
Tout comme un ballon thermodynamique principe exige de l’efficacité, votre branchement condensateur moteur mono doit être parfait pour durer.
Réussir le branchement condensateur moteur mono demande simplement d’identifier vos enroulements au multimètre et de respecter les capacités en microfarads. En sécurisant vos connexions et en choisissant la bonne tension, vous redonnez vie à vos équipements durablement. Relancez votre moteur dès maintenant pour retrouver une puissance optimale et un fonctionnement fluide !
